 处理器 Intel N5100 |  系统 |  储存 8+128GB 16+256GB |  显示器 10.1寸IPS触摸屏 1280*800（可定制1920x1200 ） 亮度700cd/㎡ 可定制湿手触摸/手套触摸 |
 NFC 选配 |  一/二维码 选配 能够识别污损1/2维码 |  电池 7.6V 高压锂电池5550mAh |  高频/超高频模块 选配 |
 GPS GPS、北斗，GLONASS |  身份证识别 选配 |  接口 Type -A、Type -C HDMI、POGO PIN 网口、DC接口、耳机孔 |  重量 283.9*189.0*24.1mm1166g |
 卡槽 SIM TF （最大扩容1TB） |  防护等级 工作温度: -20 °C to 60°C（可定制-30℃~60℃） 储存温度: -30 °C to 70 °C（可定制-40℃~70℃） 相对湿度: -5%~95% (无凝结) 防护等级: IP68 |  摄像头 前置摄像头：500万（定焦） 后置摄像头：800万（自动对焦） |  传感器 重力感应、指南针、陀螺仪 光感、距离感应 |
CENAVA辰想 W10N 详细参数表
| 产品型号 | W10N |
| 产品适用 | |
| 尺寸/重量 | 裸机：283.9*189.0*24.1mm/1166g 带包装配件：385*215*60mm/1942g |
| 整机颜色 | 黑色，颜色批量可定制 |
| 屏幕尺寸 | 10.1英寸，16:10：IPS 1280*800 /1920*1200 亮度700cd/㎡ |
| TP触摸屏 | 防指纹(AF)涂层，10点触控 G+G，硬度≥7H，支持医用橡胶手套触摸屏（可定制湿手触摸屏） |
| 处理器 | Intel JASPER LAKE N5100处理器，4核4线程 1.1GHz-2.8GHz |
| 内存/储存 | 8G+128GB /16G+256GB |
| 电池 | 7.6V 5550mAh高压锂电池，不可拆卸，续航≥7h（播放1080P高清视频 50%亮度 50%声音） 支持定制大电池方案（10000mAh/7.6V，整机厚度约27.04mm,裸机约1266g，整套2006g，装箱10pcs/20.6kg） |
| 摄像头 | 前摄：5.0MP定焦摄像头 后摄：8.0MP自动对焦摄像头 |
| 操作系统 | 标配：Windows 10 选配：Windows 11、Ubuntu 22.04.5 |
| 无线功能 | WIFI：WIFI 802.11(a/b/g/n/ac/ax) 频率2.4G+5.8G 双频WIFI wifi6 蓝牙：Bluetooth 5.2 (BLE) class1 传输距离：10m 定位：GPS、GLONASS （U-BloxM7）， 可选单北斗 |
| 全球通 | 3G（定制功能） WCDMA：B1/2/4/5/6/8/19 4G（定制功能） LTE-FDD：B1/2/3/4/5/7/8/12/13/14/18/19/20/25/26/28/66/71 LTE-TDD：B38/39/40/41 5G（批量定制功能） 欧洲Region:EMEA,Australia,Japan,Korea 5G SA&NSA: N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N71/N77/N78/N79 LTE-FDD:B1/B3/B5/B7/B8/B18/B19/B20/B28/B32 LTE-TDD:B34/B38/B39/B40/B41/B42 WCDMA:B1/B5/B8 中国Region:China 5G SA&NSA: N1/N28/N41/N78/N79 LTE-FDD:B1/B3/B5/B8/B28 LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 北美洲Region: North America 5G NR : N2/N5/N7/N12/N13/N14/N25/N38/N41/N48/N66/N71/N77/N78 LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B66/B71 LTE-TDD:B38/B41/B42/B43/B48 WCDMA:B2/B4/B5 |
| 标配接口 | Type -C（支持PD充电）*1、USB-A（USB3.0）*1、3.5mm标准耳机接口*1、TF卡槽（最大支持1TB扩展）*1、标准 Micro SIM 卡槽*1、HDMI*1、DC接口12V-4A（DC插头外径3.5mm 内径1.35mm）*1、 网口（100M）*1、DB9接口（RS232）*1、1POGO PIN接口（12Pin USB+充电） |
| 标配功能 | 内置TPM安全芯片 |
| 产品可靠性 | 跌落高度：满足符合（GJB 150.18A-2009， GJB 150.1A-2009）和（MIL-STD-810H）1.22米跌落实验 工作温度：-20℃~60℃ （可定制-30℃~60℃） 存储温度：-30℃~70℃ （可定制-40℃~70℃） 湿度：Humidity: 95% Non-Condensing |
| 产品认证 | IP68、CE、RoHS、FCC、ATEX防爆、防爆合格证(二类C)、KA矿安、MA煤安 |
| 定制服务 | 一维码/二维码：中配版（N1）30万像素+景深Code 39 5mil 65~150mm+红光/高配版（N670）100万像素+景深Code 39 5mil 45~200mm+十字激光 NFC高频：13.56MHZ支持 14443A/14443B/15693等协议 身份证：身份证读卡模块 超高频：2种可选：距离 2米以内工作频率 840-960MHz/距离 5米以内，工作频率 860-960MHz 低频 LF:支持125kHz 有效识别距离1-3cm 采集指纹：1：普通工业指纹，2：公安部认证指纹，3：FBI认证指纹 RTK高精度定位:定位精度1.单点定位(RMS)：平面1.5 m 高程:2.5m 2.DGPS(RMS)：平面0.4 m 高程:0.8m 3.RTK(RMS)：平面1cm+1ppm 高程:1.5cm+1ppm |
CENAVA辰想 W10N 的常见问题
Q1：我们化工分析实验室经常要进装置区取样，这台W10N凭什么能带进爆炸性危险场所？

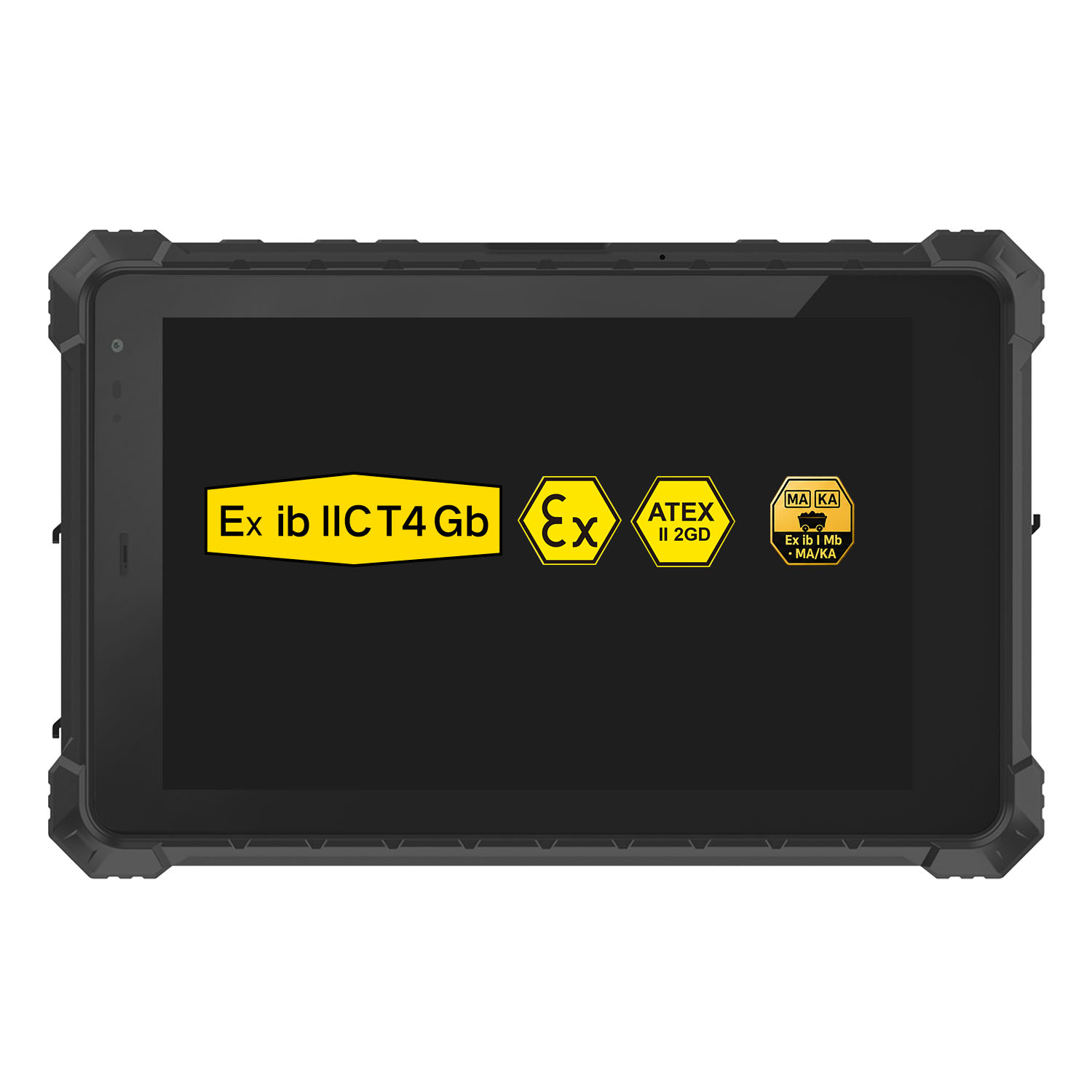

A：本机为防爆平板，具备Ex二类石化防爆、KA矿安一类防爆、MA煤安一类防爆三种防爆版本类型，按使用场所选择对应版本，可用于石油、化工、炼油厂、加油站、油库、燃气场站、制药车间、危化品仓库、粉尘涉爆车间等爆炸性危险场所；煤矿井下相关场景须选择KA矿安或MA煤安版本。安全提醒：下单时务必书面注明所需防爆版本类型（EX二类石化防爆、KA矿安一类防爆、MA煤安一类防爆），切勿口头约定。
Q2：实验室记录的样品批号、检测数据，现场怎么录入最稳妥？
A：分析员戴着手套在通风橱旁、罐区采样点现场，可以直接在10.1英寸16:10的屏幕上点选录入。屏幕为IPS 1280*800分辨率（可选1920*1200），亮度700cd/㎡，触摸屏带防指纹(AF)涂层，10点触控G+G、硬度≥7H，支持医用橡胶手套操作，湿手触摸则可定制。需要扫样品瓶条码时，可定制2D扫码头；需要刷卡确认人员身份时，可选配NFC或身份证读卡模块。安全提醒：进入危险区域前，先核对防爆合格证、证书型号与实物铭牌是否一致，再开始作业。
Q3：这台机器的性能跑我们实验室的LIMS客户端够用吗，系统是什么？
A：W10N搭载Intel JASPER LAKE N5100处理器，4核4线程，主频1.1GHz-2.8GHz，标配8G+128GB，可选16G+256GB，运行Windows 10系统，可选Windows 11、Ubuntu。日常打开LIMS网页端、Excel台账、PDF作业指导书完全够用，内置TPM安全芯片还能配合企业做数据加密。GPS、GLONASS（U-BloxM7）定位可标记采样点位，也可选单北斗。安全提醒：具体防爆等级、温度组别以实际防爆合格证为准，任何人不得凭经验自行判断适用区域。
Q4：夏天装置区太阳直射，屏幕上的数据看得清吗？
A：W10N内置7.6V 5550mAh高压锂电池，不可拆卸，在播放1080P高清视频、50%亮度、50%声音的测试条件下续航≥7h，覆盖一个班次的数据记录任务没有压力；还可选大电池方案（10000mAh/7.6V，整机厚度约27.04mm）。充电使用12V-4A的DC电源适配器，Type-C接口也支持PD充电。但要强调：电池不可拆卸，任何充电行为都必须在安全区域完成。安全提醒：严禁在爆炸性危险场所拆机、改装、充电或更换部件，这是红线。
Q6：现场要把数据回传给实验室服务器，接口和网络够用吗？
A：W10N自带1个100M网口，实验室里插网线就能接入内网；无线方面支持2.4G+5.8G双频WIFI（802.11 a/b/g/n/ac/ax，即wifi6）和Bluetooth 5.2，厂区覆盖AP的位置可无线上传。接口还包括USB3.0的Type-A、支持PD充电的Type-C、RS232串口（DB9）、Micro HDMI、3.5mm耳机口，TF卡最大支持1TB扩展。若装置区无网络，可定制4G功能。安全提醒：在危险区域内插拔线缆、更换TF卡前，必须确认所处区域允许此类操作，拿不准就退回安全区再操作。
Q7：我们想把样品标签扫码、人员指纹确认做进一台机器，能实现吗？
A：可以，W10N的可选模块包括2D、指纹、NFC、身份证模块、超高频模块，均为定制项而非标配。2D扫码头分中配版（N1）30万像素红光和高配版（N670）100万像素十字激光两档；指纹可选普通工业指纹、公安部认证指纹、FBI认证指纹；超高频模块有2米以内（840-960MHz）和5米以内（860-960MHz）两种可选。安全提醒：标注可选/定制的功能出厂默认不带，验收时须逐项核对配置清单，防止误把普通机当定制机使用。
Q8：实验室到罐区一路上磕碰难免，这机器结实吗？
A：W10N整机通过IP68防护，并满足GJB 150.18A-2009、GJB 150.1A-2009和MIL-STD-810H标准的1.22米跌落实验，裸机283.9*189.0*24.1mm、约1166g，配2点绑带（标配）单手握持巡检不容易脱手。工作温度-20℃~60℃，可定制-30℃~60℃；存储温度-30℃~70℃，可定制-40℃~70℃；湿度95%无凝露环境可用，并通过三防盐雾测试。安全提醒：即使达到1.22米跌落标准，跌落后的设备也应在安全区域检查确认无损伤后再使用。
Q9：设备要挂在实验台旁的墙上做固定终端，安装和扩展方便吗？
A：机身预留壁挂孔距154x71.5mm，用M3*4.5mm螺丝即可安装到背板式或背夹式固定支架（均为选配购买）；底部有12Pin POGO PIN（USB+充电），配合充电底座（选配购买）可做成座充工作站。主板上还预留扩展接口：3.3V-1A/5V-1A供电、UART接口（电平3.3V）、USB2.0接口、5V 1A供电，供集成商接传感器。安全提醒：壁挂安装和任何接线作业都必须在非爆炸性环境完成，严禁带电在危险区施工。
Q10：采购时颜色、开机LOGO、开票信息这些细节怎么确认？
A：整机标准颜色为黑色，批量订单可定制颜色；按厂家备注，正常默认出货为中性产品，设备外观无统一LOGO信息和产品型号信息，需要品牌外观的请提前与销售人员确认。配件方面，4点绑带、钢化膜、手提防水箱、皮套、全铝合金桌面支架等均为选配购买。开票信息方面，因系列型号与资质认证型号可能不同，如有项目合同，请与销售人员确认具体开票信息。安全提醒：防爆设备的采购合同、合格证、铭牌三者信息必须对应存档，这是日后安监检查的依据。
